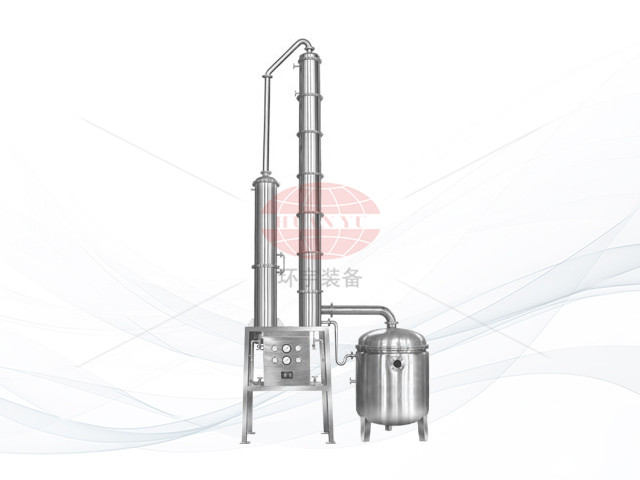

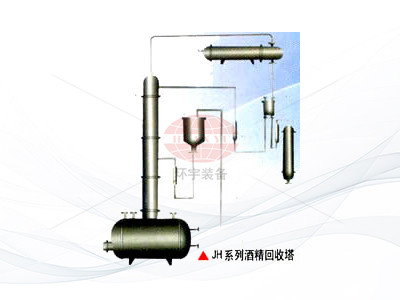

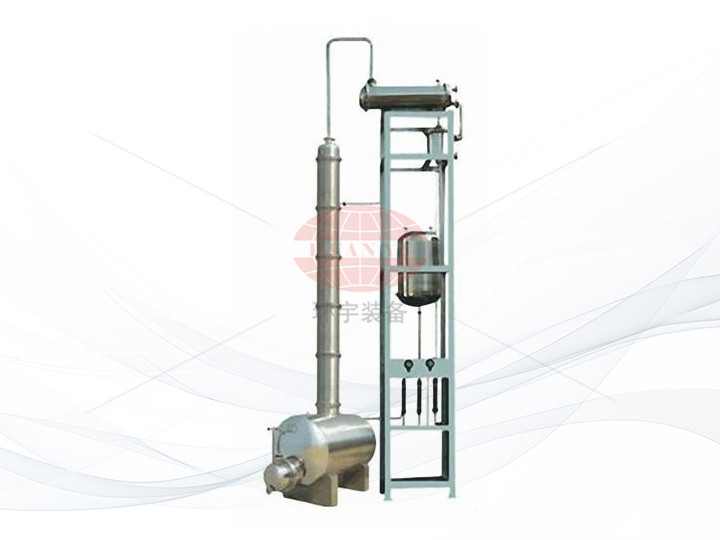

酒精回收塔

质量为先，服务周到

本装置采用的金属不锈钢填料。
蒸馏塔采用不锈钢制，从而防止了铁屑堵塔填料的现象，延长了装置的使用期限。
本装置中凡接触酒精的设备部分如冷凝器、稳压罐、冷却蛇管等均采用不锈钢，以确保成品酒精不被污染。

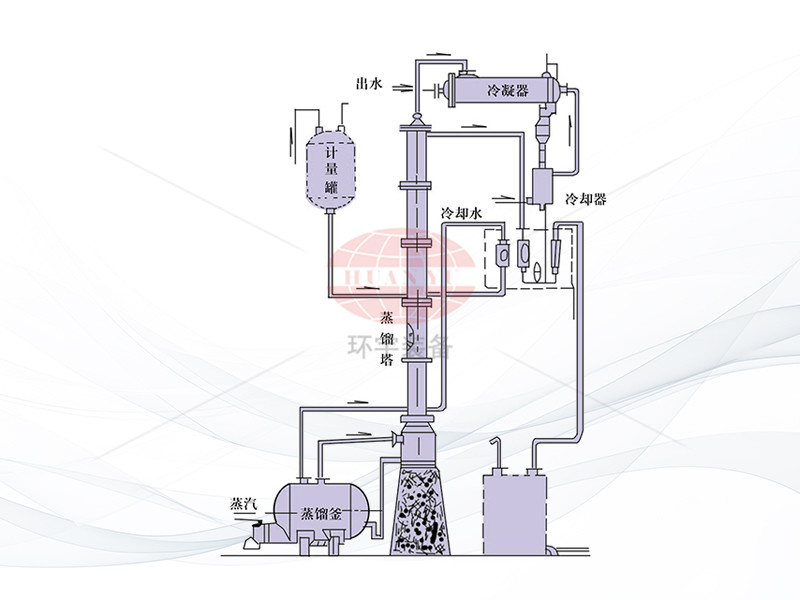

蒸馏釜采用U型加热管，在检修时可将U型加热管拉出釜外，便于对加热管外壁及蒸馏釜壁进行清洗。本装置可间歇生产，也可半连续、连续生产。

主要用途

本装置适用于制药、食品、轻工、化工等行业的稀酒精回收。也适用于甲醇等其他溶煤的蒸馏。本装置根据用户的需要，可根据30%左右的稀酒精蒸馏至90～95%酒精，成品酒精度数要求越高，可以加大回流比，但产量就相应减少。

装置特点

本装置采用的金属不锈钢填料。蒸馏塔采用不锈钢制，从而防止了铁屑堵塔填料的现象，延长了装置的使用期限。本装置中凡接触酒精的设备部分如冷凝器、稳压罐、冷却蛇管等均采用不锈钢，以确保成品酒精不被污染。蒸馏釜采用U型加热管，在检修时可将U型加热管拉出釜外，便于对加热管外壁及蒸馏釜壁进行清洗。本装置可间歇生产，也可半连续、连续生产。

技术参数

名称/规格	JH200	JH300	JH400	JH500	JH600	JH800
塔容积（L）	640	1220	1450	2300	2500	3200
塔身高度（mm）	6000	7000	8000	8000	10000	12000
高位罐容积（L）	2300	400	650	800	1000	1500
冷凝面积（m²）	5	9	11	22	25	40
冷却面积（m²）	1	1.5	2.2	6	8	15
换热面积（m²）	3.0	6	12	17	25	30
加收能力（kg/h）	45-50	90-100	150-160	280-300	420-440	600-620
回收浓度（%）	>90~95%
填料形式	不锈钢波纹填料
设备重量（kg）	1100	1900	2300	3800	4500	7800
外形尺寸（mm）	2300×700×7300	2600×800×7500	2500×1000×9000	3000×1200×9000	3500×1400×9000	4200×1800×1400
