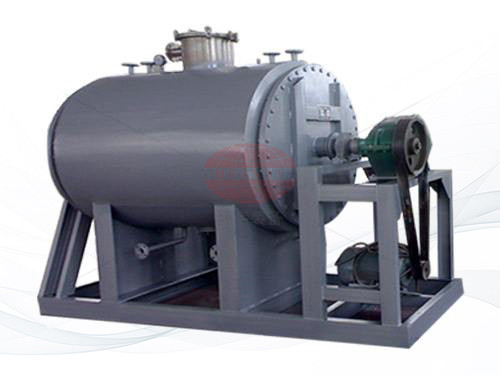

真空耙式干燥机

质量为先，服务周到

真空耙式干燥机，具有结构简单，操作方便，使用周期长，性能稳定可靠，蒸汽耗量小，适用性强，产品质量好，特别适用于不耐高温、易燃、高温下易氧化的膏状物料的干燥，该机经用户长期使用证明是一种良好的干燥设备。

产品概述

真空耙式干燥机，具有结构简单，操作方便，使用周期长，性能稳定可靠，蒸汽耗量小，适用性强，产品质量好，特别适用于不耐高温、易燃、高温下易氧化的膏状物料的干燥，该机经用户长期使用证明是一种良好的干燥设备。
原理：被干燥物料从壳体上方正中间加入，在不断正反转动的耙齿的搅拌下，物料轴向来回走动，与壳体内壁接触的表面不断更新，受到蒸汽的间接加热，耙齿的均匀搅拌，粉碎棒的粉碎，使物料内水份气化，在真空系统的作用下，使被干燥物料内部水份和表面水份更有利的排出，气化的水份经干式除尘器、湿式除尘器、冷凝器，从真空泵出口处放空。

适用物料

泥浆状	膏糊状	100目以下物料
各种颜料、泥头状物料	滤并	离心机滤并
纯碱洗涤剂、碱石	淀粉、染料	颜料、粘土
灰等	粘土等	水泥等

适当条件下应用

100目以下物料	溶液
合成纤维、结晶	真空液、乳浊液
甘蓍片、矿砂等	悬浮液

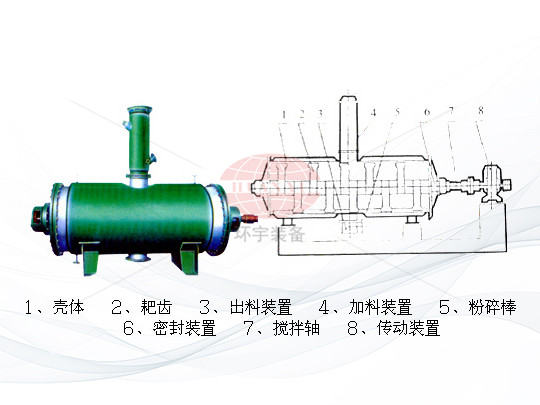

结构介绍

真空耙式干燥机的主要部件
1-壳体
2-耙齿
3-出料装置
4-加料装置
5-粉碎棒
6-密封装置
7-搅拌轴
8-传动装置

产品特点

采用蒸汽或导热油或热水夹套间接加热物料，在真空状态下抽湿，因此特别适用于耐高温和高温下容易氧化的物料干燥，以及在干燥过程中容易产生粉尘及溶剂需要回收的物料干燥。
结构紧凑，操作简单，性能稳定可靠，维修周期长，经长期生产实践证明，对粉状、粉粒状、膏糊状、及至溶液等。都可在适当条件下进行高温式低温干燥。
本机采用夹层与内搅拌同时加热方式，传热面大、热效率高。

产品用途

适用于化工、医药、食品等行业物料干燥。特别适用于不耐高温、易燃、高温下易氧化的膏状物料的干燥，在有机半成品和染料制造工业中使用范围广。

技术参数

型号参数	公称容积（M3）	传热面积（M2）	一次装料（M3）	绝对工作压力		操作温度 ℃	主轴转速（rpm）	材质	重量（kg）	电机功率（kw）	外形尺寸长×宽×高
				简体内（MPa）	夹套内（MPa）
XPG0.5	0.5	1.86	0.2	0.021	0.686	435	15～20	Q235B		注:3
								321		辅:5.5
XPG1	1	6	0.75	0.021	0.686	435	9	Q235B	3400	5.5	3700×945×3270
								321	3300
XPG2	2	8	1.2	0.021	0.588	425	9	Q235B	4900	11	4570×1130×3455
								321	4800
XPG3	3	11.5	1.8	1.021	0.588	425	9	Q235B	6400	15	6076×1130×2980
								321	6300
