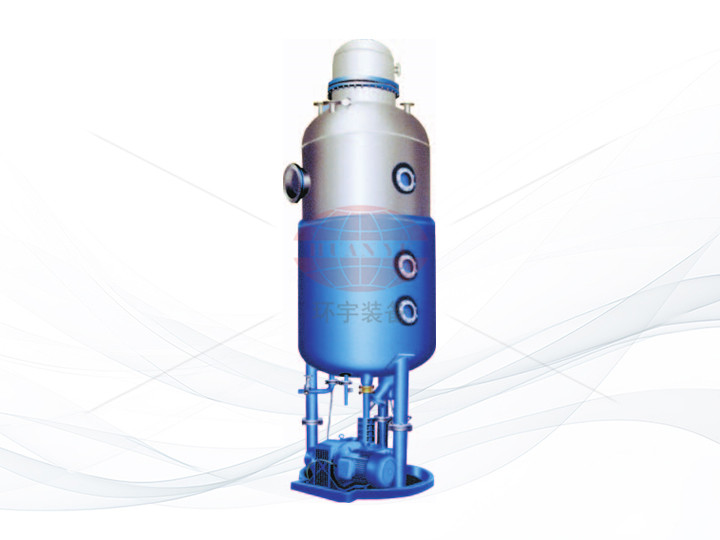

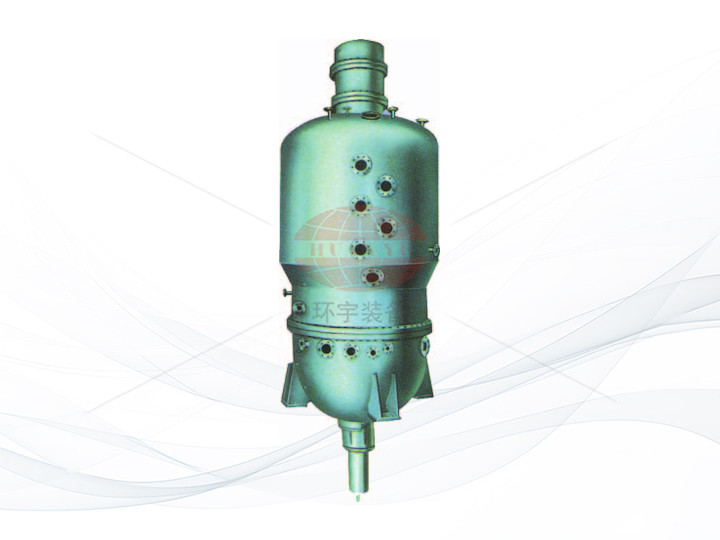

整个设备可分为加热蒸发室、加热夹套、汽液分离器、搅拌器等四部分。
       我厂在夹套加热的基础上经多方面研究，设计了内加热、内循环加热，蒸发结晶锅、用户使用后反映其蒸发效果比外加热（夹套加热）高1.8倍。
       该设备与产品有接触部分，均采用1Cr18Ni9Ti制作，加热蒸发室、如一圆筒壳体，为安装维修方便，采用不同厚度材料分两段加工，用法兰连接。封底可加工成半球形、碟形、或锥形，器身上下圆筒都装有视镜，以观察溶液沸腾状况，雾沫夹带高度，溶液的浓度，结晶大小及分布情况等；锅体内入孔是为方便清洗、维修，下锅部份焊上加热夹套，其高度通过计算蒸发所需面积而定。
       搅拌目前多采用锚式搅拌器，转速6～15转/分，搅拌的安装目前采用下轴安装，可缩短轴长度，便于安装维修。

公称容积  M³	筒体高度 H（mm）	筒体直径 Ø（mm）	夹套直径 Ø（mm）	转  速  r.p.n	电机功率  KW
3	1700	1300	1400	6～15	5.5
4	2400	1400	1500	6～15	5.5
5	1800	1500	1700	6～15	7.5
6	3000	1600	1000	6～15	7.5
8	3000	1800	2000	6～15	10
10	3200	1800	2000	6～15	13
11.2	3200	2000	内加热	4～10	15
