SZL（B）型翅片管散热器，用无缝钢管φ25×2.5mm作为基管，铝孔翅片管外径为直径57mm，根径为φ26.5mm，片距为2.8mm组成。散热性能好、使用可靠、耐腐蚀性、光洁、美观。应用于乳品、啤洒、食品、淀粉、化工、造纸、机械、医-药、空调、印染等行业。
      SZL（B）型翅片管散热器在进行操作时在热工性能方面的要求其产品额传热系数K值越高，这样也就说明了其散热的性能就会越好，在提高其散热器的散热量，在增加其翅片管散热器的传热系数的方法，可以采用增加外壁散热面积提高翅片管散热器周围空气流动速度和增加散热器向外辐射强度等途径。
      SZL（B）型翅片管散热器的工艺以及安装使用的过程中，这主要要求其设备应具有良好的机械强度和承压能力，其结构的形式应该便于组合成所需要的散热面积，结构尺寸要小，少占房间面积和空间，翅片管散热器的生产工艺应符合大批量生产的要求。

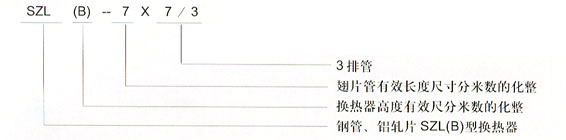

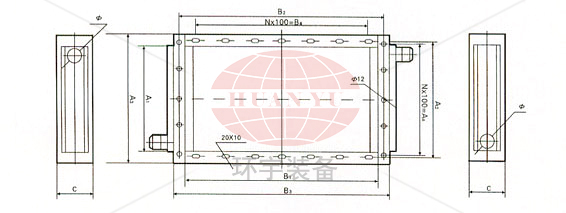

散热器型号	通风净截面积（m²）	散热面积（m²）	热媒	管束数量	尺寸（mm）									连接管
					A4	B4	A1	B1	A2	B2	A3	B3	C
SZL（B）-5×5/3	0.074	16.48	蒸汽或高温水	20	470	500	530	560	570	600	3	2	240	1
SZL（B）-5×5/2	0.074	10.71		13									180
SZL（B）-7×7/3	0.167	33.45		29	656	700	716	760	756	800	3	4	240	1
SZL（B）-7×7/2	0.167	21.92		19									180
SZL（B）-8×8/3	0.266	48.14		35	780	800	840	860	880	900	5	4	240	1.5
SZL（B）-8×8/2	0.266	30.32		23									180
SZL（B）-8×10/3	0.331	57.68		35		1000		1060		1100		4	240
SZL（B）-8×10/2	0.331	37.9		23									180
SZL（B）-8×12/3	0.410	69.22		35		1200		1260		1300		5	240
SZL（B）-8×12/2	0.410	45.48		23									180
SZL（B）-8×14/3	0.482	80.75		35		1400		1460		1500		5	240
SZL（B）-8×14/2	0.482	53.07		23									180
SZL（B）-9×10/3	0.397	67.57		41	904	1000	964	1060	1004	1100	5	4	240	2
SZL（B）-9×10/2	0.397	44.5		27									180
SZL（B）-9×12/3	0.481	81.08		41		1200		1260		1300		5	240
5ZL（B）-9×12/2	0.481	53.4		27									180
5ZL（B）-9×14/3	0.565	94.6		41		1400		1460		1500		5	240
8ZL（B）-9×14/2	0.565	62.3		27									180
SZL（B）-9×16/3	0.650	108.11		41		1600		1660		1700		6	240
SZL（B）-9×16/2	0.650	71.2		27									180
SZL（B）-10×12/3	0.552	92.95		47	1028	1200	1088	1260	1128	1300	5	5	240	2
SZL（B）-10×12/2	0.552	61.31		31									180
SZL（B）-10×14/3	0.649	108.44		47		1400		1460		1500		5	240
SZL（B）-10×14/2	0.649	71.52		31									180
SZL（B）-10×16/3	0.745	123.93		47		1600		1660		1700		6	240
SZL（B）-10×16/2	0.745	81.74		31									180
SZL（B）-10×18/3	0.842	139.42		47		1800		1860		1900		6	240
SZL（B）-10×18/2	0.842	91.96		31									180
SZL（B）-10×20/3	0.939	154.91		47		2000		2060		2100		7	240
SZL（B）-10×20/2	0.939	102.18		31									180
